凝汽器（凝汽器改造換管）
凝汽器增容改造
簡介：凝汽器由殼體、水室、管板、冷卻管、中間管板、擋汽板和凝汽器聚集器等組成的全焊接結構。殼體和水室焊成一個整體，殼體為鋼板焊接結構。在上殼體、水室及熱井均有人孔蓋，以便檢修用。筒體內部管子用脹管法或脹焊共用固定在端管板上，中間有隔板支承管子向上撓曲防止共振，管束布置采用HEL-6的設計技術，這是國際通用的凝汽器設計標準，用該技術設計的凝汽器為汽流向心式，弧向布置，三角形排列，其特點是汽阻小，過冷度小。管束中間有從進口直達熱水井之寬闊汽道，兩側管束用帶形排列，在帶形外側，另為蒸汽沖刷之部分管子。采用不銹鋼管，在汽道之間布置的擋汽板等防止蒸汽短路。
詳細說明
一．作用
凝汽器的作用是將汽輪排汽凝結成水，并保證有一定真空度的主要輔助設備。
二．結構
凝汽器由殼體、水室、管板、冷卻管、中間管板、擋汽板和凝汽器聚集器等組成的全焊接結構。殼體和水室焊成一個整體，殼體為鋼板焊接結構。在上殼體、水室及熱井均有人孔蓋，以便檢修用。筒體內部管子用脹管法或脹焊共用固定在端管板上，
中間有隔板支承管子向上撓曲防止共振，管束布置采用HEL-6的設計技術，這是國際通用的凝汽器設計標準，用該技術設計的凝汽器為汽流向心式，弧向布置，三角形排列，其特點是汽阻小，過冷度小。管束中間有從進口直達熱水井之寬闊汽道，兩側管束用帶形排列，在帶形外側，另為蒸汽沖刷之部分管子。采用不銹鋼管，在汽道之間布置的擋汽板等防止蒸汽短路。

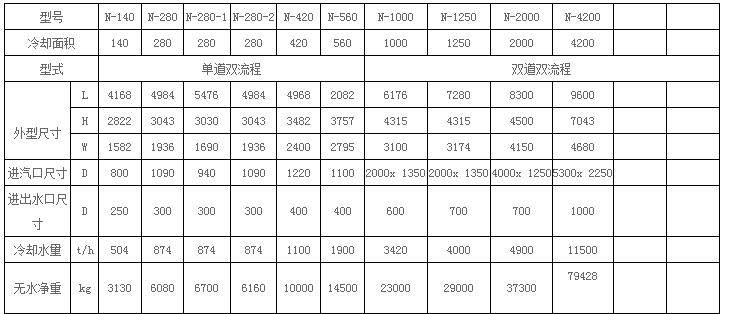

三．主要規格參數
凝汽器的作用是將汽輪排汽凝結成水，并保證有一定真空度的主要輔助設備。
二．結構
凝汽器由殼體、水室、管板、冷卻管、中間管板、擋汽板和凝汽器聚集器等組成的全焊接結構。殼體和水室焊成一個整體，殼體為鋼板焊接結構。在上殼體、水室及熱井均有人孔蓋，以便檢修用。筒體內部管子用脹管法或脹焊共用固定在端管板上，
中間有隔板支承管子向上撓曲防止共振，管束布置采用HEL-6的設計技術，這是國際通用的凝汽器設計標準，用該技術設計的凝汽器為汽流向心式，弧向布置，三角形排列，其特點是汽阻小，過冷度小。管束中間有從進口直達熱水井之寬闊汽道，兩側管束用帶形排列，在帶形外側，另為蒸汽沖刷之部分管子。采用不銹鋼管，在汽道之間布置的擋汽板等防止蒸汽短路。
三．主要規格參數
